和田玉子料因其独特的品质以及极低的产出量，备受消费者和收藏家喜爱。和田玉子料中有一种“白皮料”，其表面因风化原因导致结构疏松而呈现白色皮壳特征，有些风化严重的原石称为“赌石”。

近日，珠宝国检集团（NGTC）苏州实验室收到一块经过“开窗”的和田玉子料原石（图1），肉眼观察样品的整体皮壳特征与天然和田玉子料非常相似，“开窗”处玉质细腻、白度较高，“白皮”部分光泽较强、质感光滑细腻。

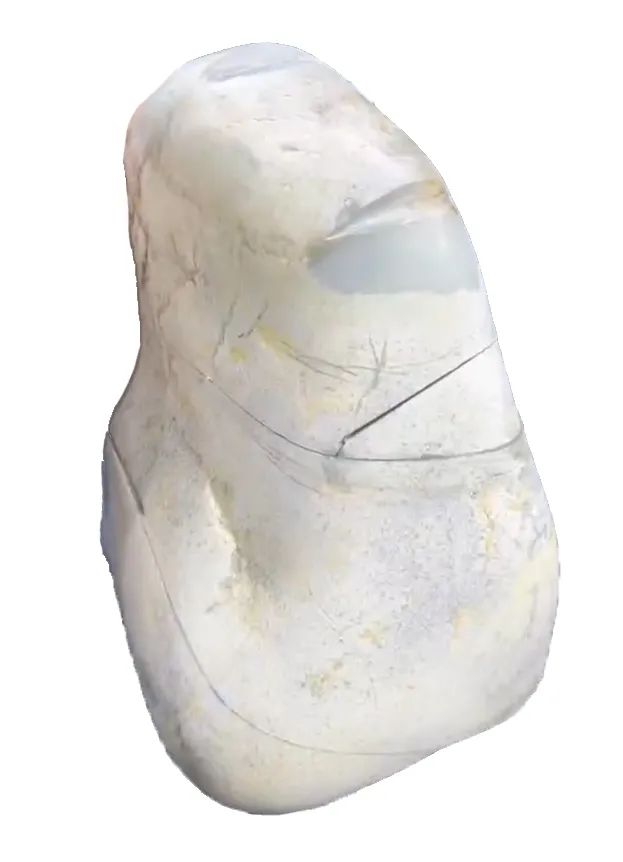

 图1 “和田玉子料”原石

经红外光谱测试，该样品“开窗”处为和田玉，“白皮”部分除过和田玉的特征峰以外，还出现了疑似人工材料的特征吸收峰（图2、图3）。

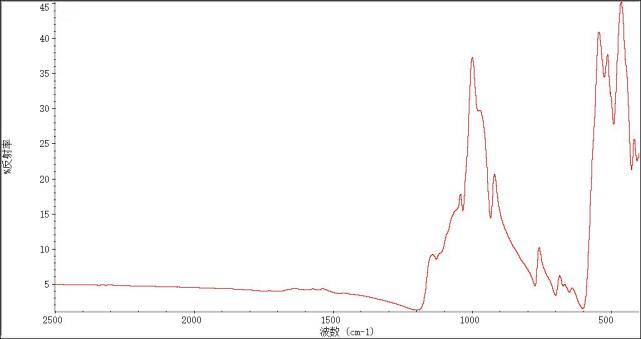

图2 样品“开窗”部分为和田玉

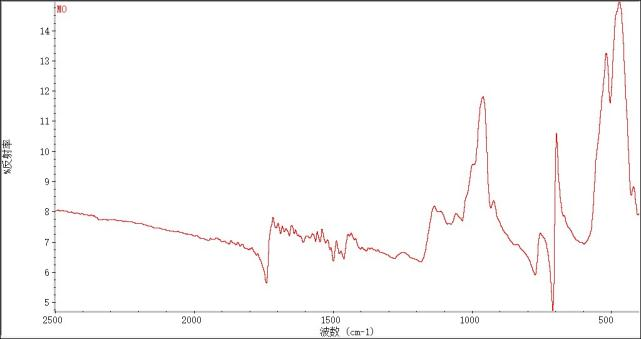

图3 样品“白皮”部分红外光谱异常

使用小刀在样品“白皮”部分进行刻划，发现样品表面的“白皮”很容易就可以划动并脱落（图4）。将“白皮”粉末进一步测试分析，发现“白皮”主要由透闪石和环氧树脂组成（图5）。

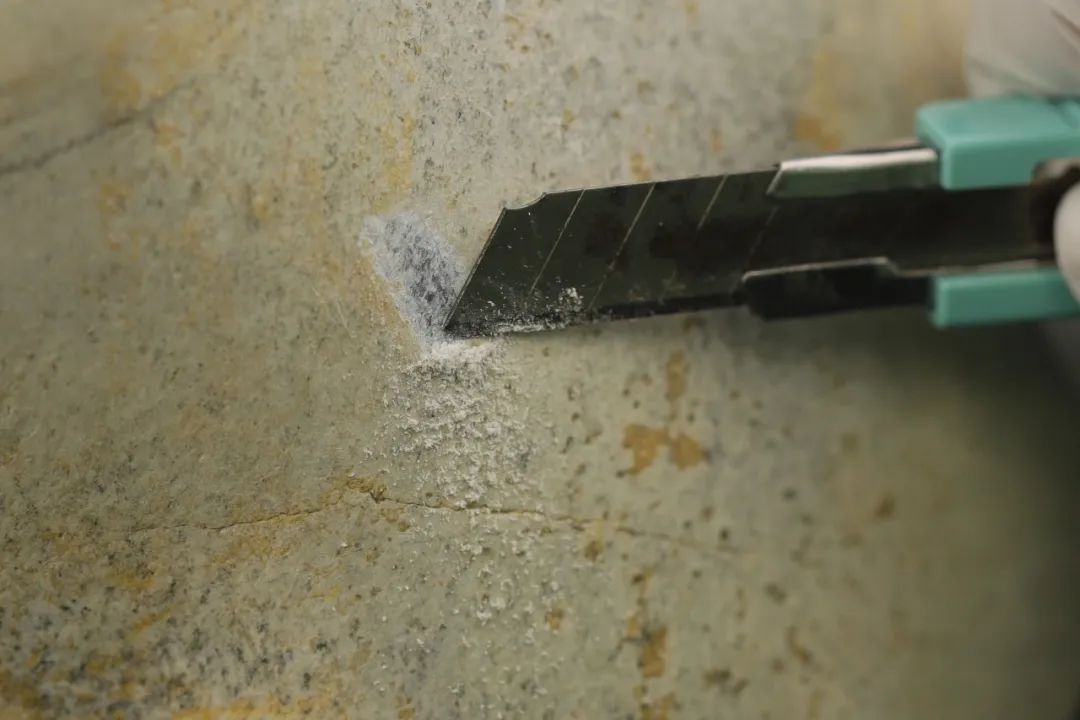

图4 样品“白皮”部分很容易刻划

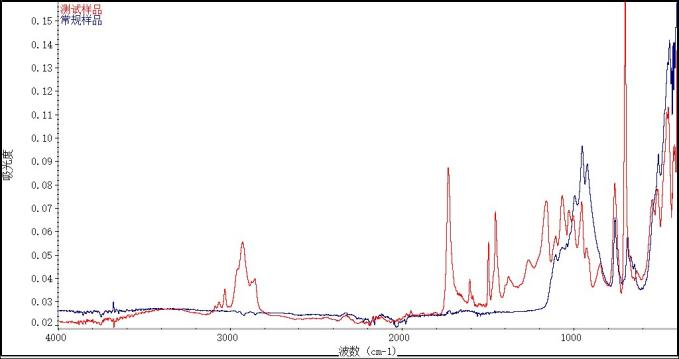

图5 “白皮”粉末红外光谱图与和田玉粉末红外光谱图（其中红色谱线为检测样品红外光谱图，蓝色谱线为和田玉粉末红外光谱图）

将该原石切割开之后，真相出现了（图6）。玉石内部遍布棉点、绺裂、杂乱分布的暗色包裹体，样品表面可见一层厚度约为50μm的附着物（图7）。

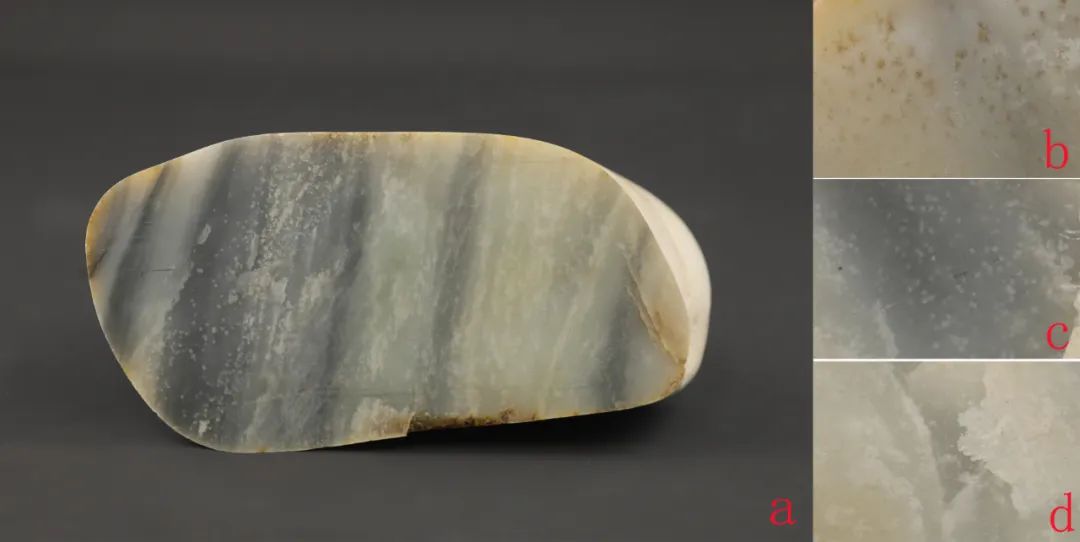

图6 样品切割后的剖面图

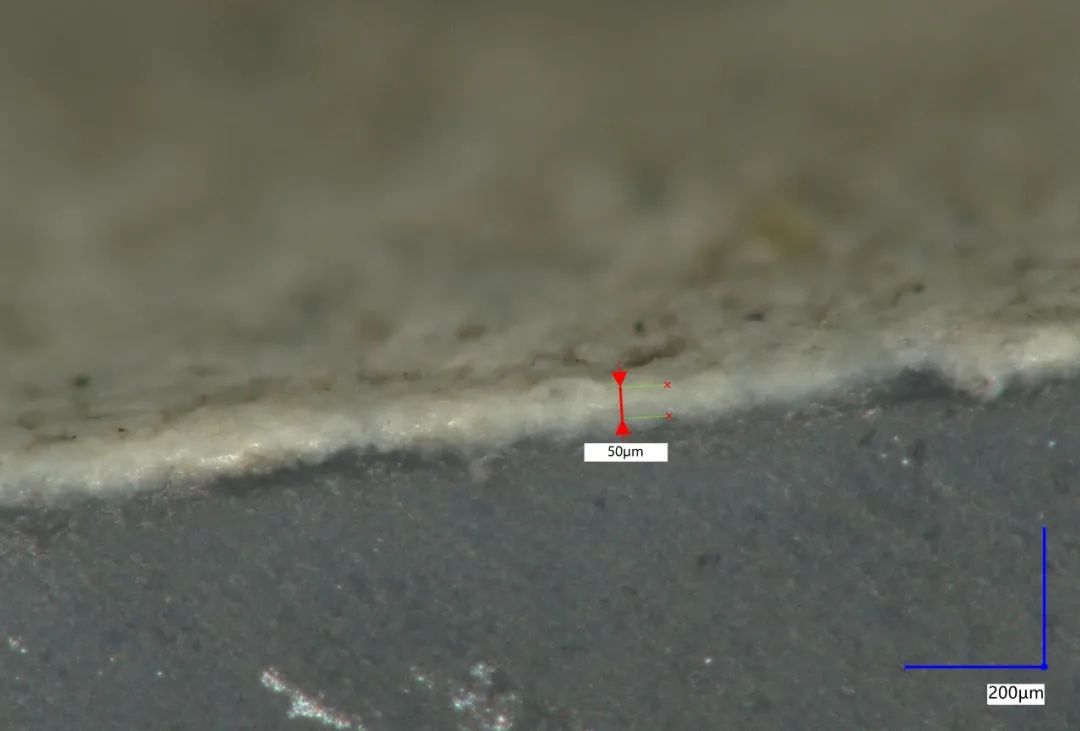

图7 样品表面的膜层厚度约为50μm

这是一块较为典型的“做皮”和田玉子料，做假者在一块品质较差的和田玉子料表面选取最好的位置做好标记，然后使用和田玉粉末与环氧树脂的混合物涂抹在整个玉石表面，待其完全凝固且呈现出与天然和田玉子料皮壳特征相似外观的时候，最后在标记好的部位“开窗”。凭借丰富“经验”的买家，如果粗心大意当“赌石”购买的话，很容易上当受骗。

不法商家绞尽脑汁尝试新的做假方法，市场上各种造假骗术层出不穷，希望广大消费者在购买贵重珠宝玉石首饰前尽量索要权威机构出具的鉴定证书，尽可能的避免因判断失误造成严重经济损失。

感谢阿郎玉雕工作室在本文撰写过程中提供的支持。

珠宝国检集团苏州实验室
